烟气挡板门

Home >>

插板门

插板式隔绝门

插板门
插板门

        插板门是输送飞灰和粉状干物料的系统中用它截止输送物的装置,可安装在火力发电厂的省煤器、空气预热器、干式除尘器、烟道等灰斗下部,也可与电动给料机配套使用,工作温度允许达200℃。这种装置重量轻、体积小、无飞灰外跑。

插板门

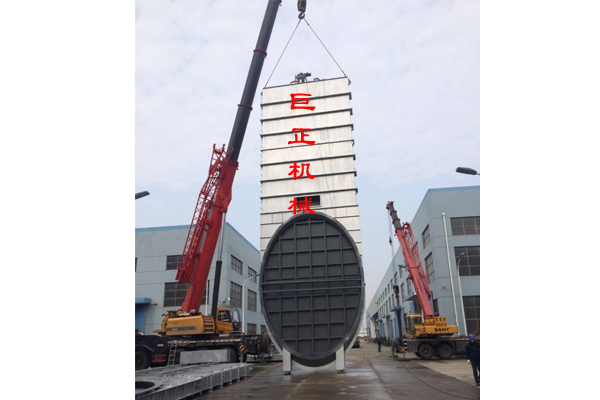

重锤插板门

插板门
插板门



插板风门由插板门本体,驱动、锁紧执行器组成,启、闭由驱动、锁紧执行器完成,本体采用偏心轮原理密封,工作时偏心轮压紧门板,使门四周密封填料紧贴门板完成遮断流体,保证插板门的内漏率为0%,同时对启闭轴和锁紧轴密封涵内通高于系统管道压力500Pa的密封空气,有效的防止了冷、热空气的外泄漏。 插板风门动静间隙有严密可靠的密封措施。风门的密封板接合面及各轴颈法兰处,无论是在开启状态还是在关闭状态均无冷或热空气外漏和内漏,特别是锁紧装置和驱动装置的轴承处保证严密不漏。 插板门在组焊完成之后将对壳体和插板进行热处理,以消除内在应力,保证设备在热态运行时不会出现变形卡涩现象。
