弹簧支吊架

(一)、弹簧支吊架用途和适用范围:
  由西北电力设计院、华东电力设计院设计的整定式弹簧组件计三种类型、260种规格,广泛用于电力、冶金、化工、石油、纺织等
工业,在运行中产生热位移的管道系统及其设备装置。
  弹簧支吊架适应荷载范围为200~210000N,适用热位移量为40、45、80、90、120、135mm,使用温度范围-40℃~120℃。
  (二)、结构形式和型号表示方法:

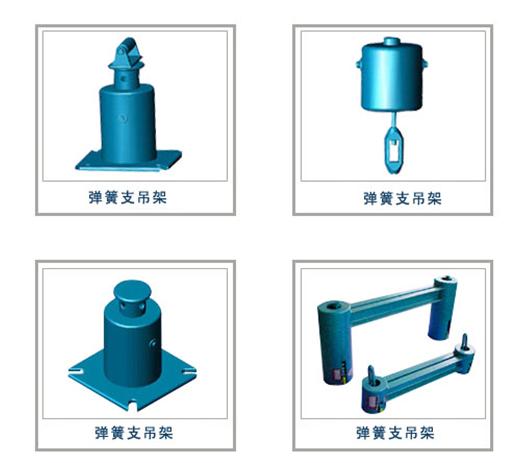

  本吊架根据安装形式分为中间连接吊架弹簧TH1上下连接吊架弹簧TH2、支架弹簧TH3三种型号。
  TH1又分为A、B、C三种类型;
  TH1A为单耳连接吊架弹簧;
  TH1B为双耳连接吊架弹簧;
  TH1C为螺纹连接吊架弹簧;
  这三种类型弹簧,主要用于悬挂在钢梁、管梁、底板上。
  TH2适用于安装在钢梁上;
TH3主要用于搁置在基础、钢梁、楼板上。

一. 适用范围:
  荷载范围500-400000N,位移范围0-500mm,温度范围-20~+200℃。
1、特点和用途:

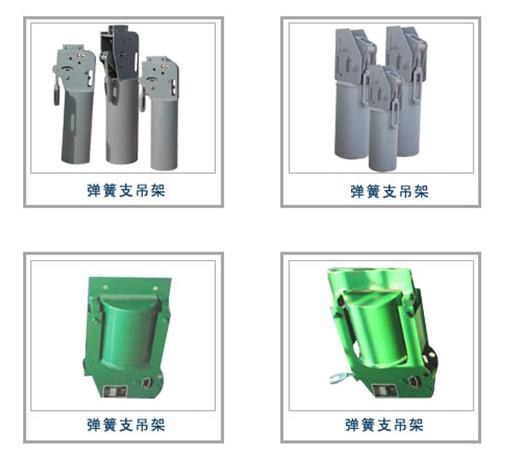

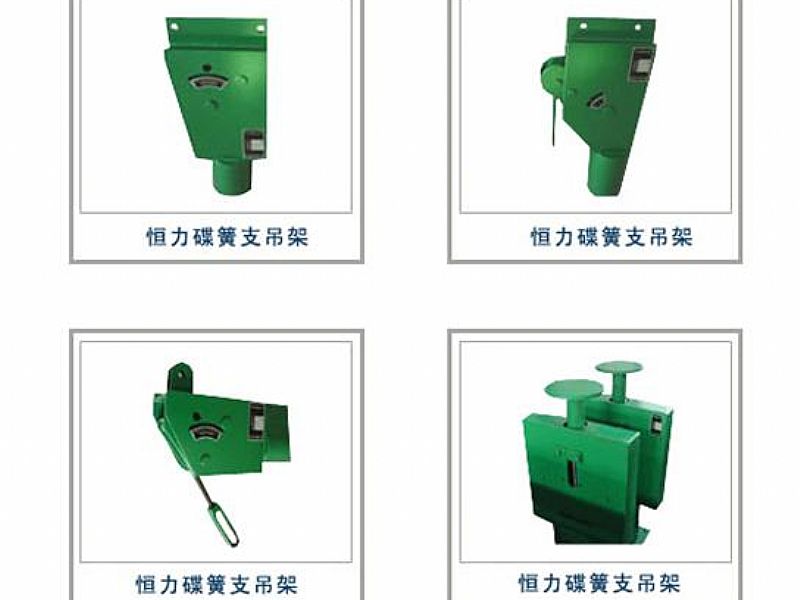

  H型恒力弹簧支吊架(简称恒吊)是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备,此时,当管道或设备产生位移时,只要在预先选定的载荷位移内,不管其位移变化有多大,它们可以通过恒力弹簧支架而始终获得恒定的支撑力。从而就不会给管道或设备带来新的附加压力,这样就可以避免造成重大的设备和安全事故。
  一般在有热位移较大的重要部位,就应考虑设置恒力弹簧支吊架,由于怛力弹簧支吊架的这一特点,因此在普通热力发电厂、核电站、石油和化工等热动力装置中得到愈来愈广泛的应用。


弹簧支吊架
弹簧支吊架广泛用于电力、冶金、化工、石油、纺织等工业,在运行中产生热位移的管道系统及其设备装置。
