双百叶窗式挡板门的结构组成,你了解吗?

双百叶窗式挡板门的结构组成,你了解吗?

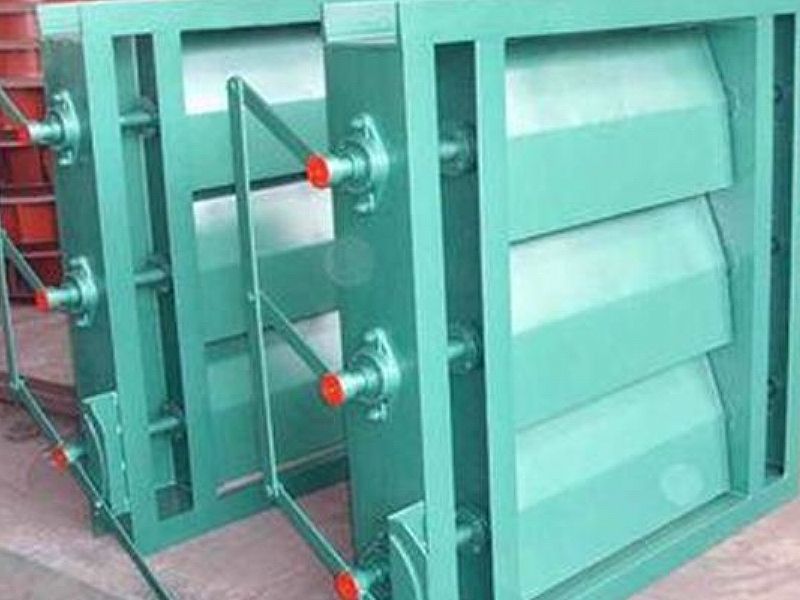

        百叶窗式关闭挡板门的叶片由合金钢或普通碳钢制成,具有符合工况参数条件下的适当强度,并牢固的附着在加伸轴上。每个风门叶片和轴柄装置由两个外部安装、自动找平、不需维护的带法兰盘轴承加以支撑。
        双百叶窗式挡板门是火力发电厂锅炉机组烟、风道系统中的重要设备之一,它用于烟、风道系统中调节介质流量。在挡板转动90°行程内的不同开启位置时通过不同的介质流量以达到调节流量的目的。  双百叶窗式挡板门适用于冷、热风道或烟道,当挡板在90℃行程内开度变化时,通过管路中的介质流量和压头也相应呈线性改变,风门的线性调节特性优良,运行稳定可靠。
该产品工作可靠、启闭灵活、密封严密,是火电厂锅炉系统中的重要辅机配套设备。
         关于双百叶窗式挡板门的结构介绍如下:
1. 双百叶窗式挡板门调节性能优良。
2. 百叶窗式挡板门采用钢板冲压焊接结构,结构具有足够的强度和刚度以抵御变形。
3. 百叶窗式挡板门密封性能好,无外泄漏。其中前后轴封处设计有专用的密封填料箱,采用柔性石墨密封件,保证介质无外泄漏现象。
4. 百叶窗式挡板门安装连接可靠。门与管道的连接方式:法兰、螺栓连接;法兰焊连接或管道直接对接焊接三种连接方式.
5. 百叶窗式挡板门在保证工作条件下转动灵活,无卡涩现象。
6. 双百叶窗式挡板门的挡板设计成流线形结构,可充分降低对气流的阻力。
7. 百叶窗式挡板门控制方便可靠。
8. 百叶窗式挡板门可以远距离操作或程序控制,方便DCS控制自动化。
9. 双百叶窗式挡板门的电(气)动执行机构采用机电一体化控制。
        江苏巨正机械有限公司生产的百叶窗式调节挡板门是在引进国外先进技术的基础上,采用优化结构设计,使设备在高温状态下工作可靠、启闭灵活、关断严密,且强度高,刚性好,坚固耐用。我公司是火电厂锅炉辅机配套的专业生产商,目前已广泛应用于全国各大火力发电厂。
