谈谈烟气挡板门的设计原则及技术要求如何

       挡板门为双层叶片结构,每个挡板叶片四周设有不锈钢密封片。当挡板门关闭时,在双层叶片间注入密封空气,以达到有效隔绝前后介质的目的。  挡板门在电厂脱硫系统中的应用较广泛。
       今天我们谈谈挡板门的设计原理及技术要求:
       进、出口烟气挡板门分别安装在FGD系统的进口和出口烟道内,均由双层烟气挡板门组成,当关闭FGD系统烟道时,双层烟气挡板门之间连接密封空气,防止烟气泄漏到FGD内,以保证FGD系统内的防腐衬胶等不受破坏。旁路挡板门安装在锅炉砼水平烟道内,当FGD系统运行时,旁路挡板门关闭,这时旁路双层挡板门间连接密封空气。旁路烟气挡板门的开启可确保锅炉的正常运行并保护FGD系统的设备安全。
       为使所有挡板门在设计压力及设计温度下具有100%的气密性,挡板门设有密封空气间隙,并配有密封空气站(包括密封风机及备用风机),密封气压力至少比烟气最大压力高0.5KPa。为防止冷风进入烟气系统造成低温腐蚀,密封风机出口设置二级电加热器。挡板门的电动执行器安全保险,其速度要求满足电厂和引风机的运行要求。全部挡板门要求操作灵活、可靠且方便检修。

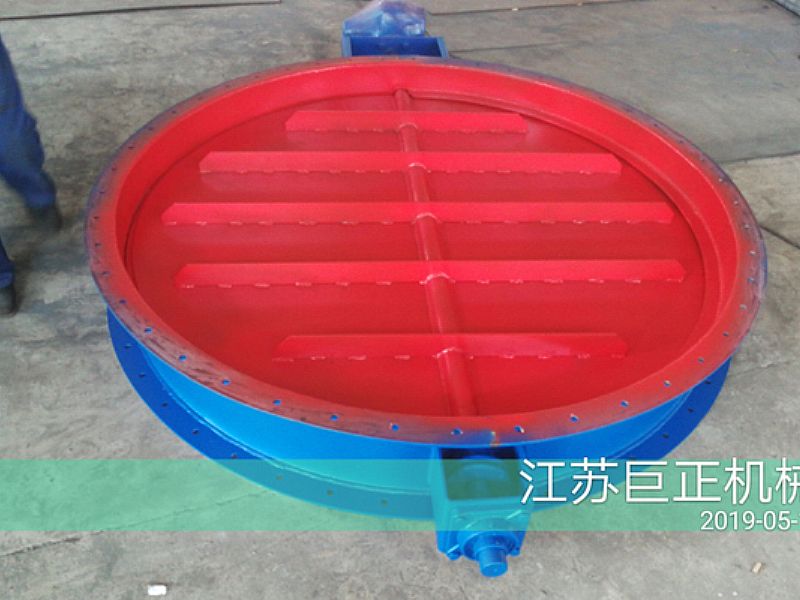

关闭挡板门

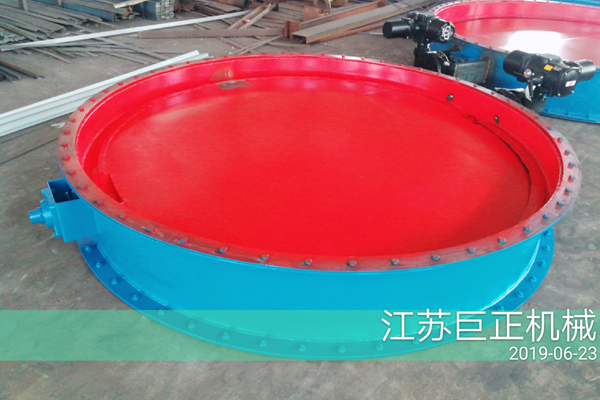

关闭挡板门
单轴双挡板门
单轴双挡板门为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
单轴单挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
单密封单轴圆形挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
双密封单轴圆形挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构。
脱硫挡板门
烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,脱硫挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。
双百叶窗式挡板门
双百叶窗式挡板门可以保证脱硫烟道的零渗透率,可以实现锅炉正常运行时对脱硫设备的检修。
烟气挡板门
烟气挡板门主要用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门挡板通常采用百叶窗式双层挡板结构
