亲,你了解烟气挡板门的设计工艺要求吗

       烟气脱硫挡板风门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封空气进行气密封,实现隔离关断烟气的作用。那么你知道设计该挡板门时要注意哪些要点吗?下面由江苏巨正机械有限公司为您讲解一下:

1)每个挡板门零件设计成能承受烟气温度由80℃~200℃的变化,没有损伤,粘连,卷曲或泄漏。温度超过170℃时,FGD装置被旁路掉,高温烟气(180℃)运行时间不超过30分钟,在此时段内,挡板门能正常工作。每一挡板门部件设计压力+6000/- 4000 Pa。
2)每一挡板门和驱动装置设计成承受所在运行条件下环境介质的腐蚀。
3)烟气挡板门采用双挡板,在压差为5000Pa,无密封风条件下,泄漏量不超过1.0%。全部挡板的
操作是灵活可靠和方便检修。除非另外指出,挡板门有远程控制和在走道或楼面就地人工操作的电气操作执行器,还将提供就地安装的挡板位置指示器。
4)净烟气出口挡板门采用电动双挡板。由于FGD出口的运行温度仅为50℃左右,卖方对其防腐和
材料的选择进行充分考虑。
5)烟气挡板门在最大的压差下能够操作,并且关闭紧密,不会有弯曲或卡住,  而且挡板在全开
和全闭位置与锁紧装置要能匹配,烟道内的挡板设计和位置要使挡板片上的积灰或积尘减至最小。
6)电动执行器配备两端的位置定位开关,两个方向的转动开关,事故手轮和维修用的机械联锁。
7)所有挡板门另配有指示全开或全闭的限制开关。这些限制开关不受配有驱动装置的开关的限制
。在行程的每端配有限制开关,并且直接指示板片的位置。
8)烟气挡板门有开/关功能。电动执行器的速度满足电站和引风机的运行要求。

9)提供的双挡板门全套装置包括框架、双层板、电动执行器及密封系统的所有必需的密封件、控
制件。
10)烟道挡板门框架的安装是法兰连接,由螺栓定位紧密地焊在烟道上。
11)挡板门布置为水平主轴。挡板轴采用适当的钢材制作,并且要特别注意框架,轴和支座的设
计,以便防止灰尘进入和由于高温而引起的变形或退化。
12)轴或挡板运行设有脂润滑。
13)双挡板门有密封空气间隙,挡板门的密封空气系统包括一台密封空气风机和一台备用风机。
密封空气的压力至少比烟气最大压力高0.5KPa。密封风机应采用空冷型式。







关闭挡板门
关闭挡板门
单轴双挡板门
单轴双挡板门为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
单轴单挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
单密封单轴圆形挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
双密封单轴圆形挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构。
脱硫挡板门
烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,脱硫挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。
双百叶窗式挡板门
双百叶窗式挡板门可以保证脱硫烟道的零渗透率,可以实现锅炉正常运行时对脱硫设备的检修。
烟气挡板门
烟气挡板门主要用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门挡板通常采用百叶窗式双层挡板结构

相关资讯

单密封单轴圆形挡板门,圆形挡板门,挡板门

电动单挡板风门,挡板风门,风门

波纹膨胀节

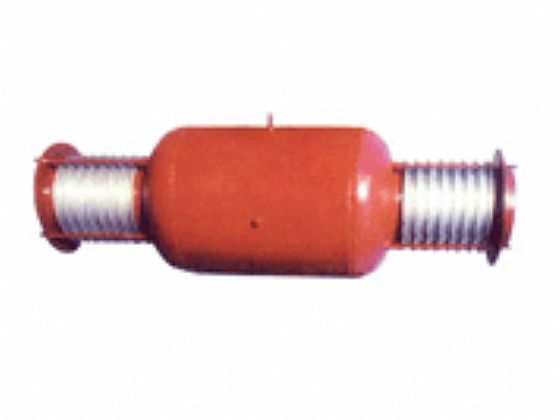

压力平衡波纹膨胀节
