亲,知道挡板门主要由哪些部分组成的吗

    完整的风门一般由挡板门本体,电动(或气动)执行机构、密封空气入口阀、风机、电加热器、控制系统及相关管路附件组成。挡板门由以下结构组成:
   1、门框
   2、门板
   3、密封片
   4、轴封装置
   5、轴承装置
   6、连杆机构
   7、电动(气动)执行机构
   8、密封空气入口阀
   9、定位装置
   10、排气、测压管等
挡板门的结构原理如下:
  1、板风门为双层叶片结构,每个挡板叶片四周设有不锈钢密封片。当挡板门关闭时,在双层叶片间注入密封空气,以达到有效隔绝前后介质的目的。

          2、设有开关定位连锁装置及外接位行程开关,保证动作的可靠和有效预防误操作。
  3、挡板的启闭靠电动(或气动)执行器通过连杆机构来执行,连杆机构为球关节,保证转动无空行程。




关闭挡板门
关闭挡板门
单轴双挡板门
单轴双挡板门为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
单轴单挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。

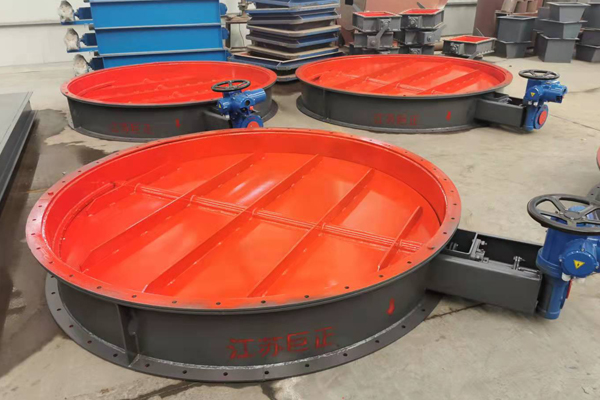

单密封单轴圆形挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。
双密封单轴圆形挡板门
单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构。
脱硫挡板门
烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,脱硫挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。
双百叶窗式挡板门
双百叶窗式挡板门可以保证脱硫烟道的零渗透率,可以实现锅炉正常运行时对脱硫设备的检修。
烟气挡板门
烟气挡板门主要用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门挡板通常采用百叶窗式双层挡板结构
