江苏巨正机械有限公司 >> 补偿器 >> 矩形圆角金属波纹补偿器

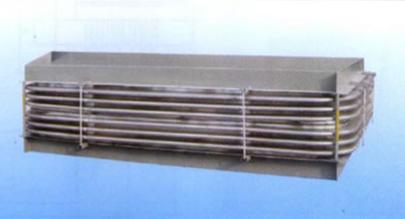

矩形圆角金属波纹补偿器

矩形圆角金属波纹补偿器
CE波形圆角金属波纹补偿器:
该产品是电站烟风道配套设备之一。CE波形圆角矩形补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹补偿器产品有全高、办高型、按照烟道尺寸,应力应变要求用户可多波节选用。
选用说明:

1、用户根据管系热位移情况选定了合适的矩形补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的最高温度,烟风道横截面的外型尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便我们进行补偿器的结构设计和制造。
2、推荐每波最大允许膨胀量:全高型△α=±24mm 办高型△α=±12mm
3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。
4、为减少波纹管的波节数,应考虑冷拉50﹪。
5、标准半高型补偿器适用于截面面积小于4.6平方米以及烟风道外型尺寸中有一边小于1.5m但大于0.6m的场合。标准全高型波纹补偿器适用于所有的烟风道。

矩形圆角金属波纹补偿器
标准半高型补偿器适用于截面面积小于4.6平方米以及烟风道外型尺寸中有一边小于1.5m但大于0.6m的场合。标准全高型波纹补偿器适用于所有的烟风道。
